辅助汽车设计、检测

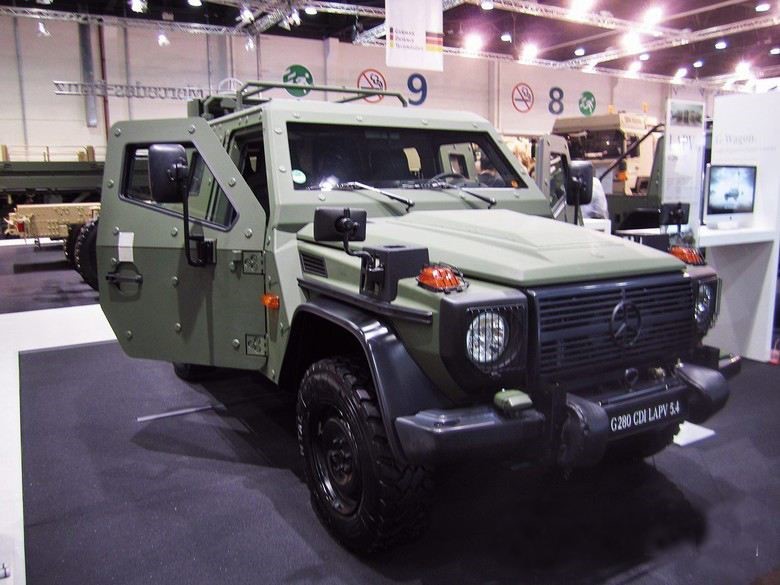

客户是一个对进口车型进行外观改造的，通过有经验的老师傅手工去测量，敲打出合适汽车的外形，对于单个样车没有影响，如果后期大批量生产就不适合了。

项目描述

本项目是对客户完成的自制车型进行外形数据的获取。客户之前使用的方法就是使用皮尺和激光打点获取数据尺寸。但由于使用激光打点测距会出现车辆停放不到位或这激光投点器摆放偏差导致获取数据的差异变大。

因此客户希望通过现在新的一个方法，三维扫描来获取车的外形数据。

扫描困难

因为此车已经交付客户，不能在现有的车身上进行喷粉等处理，这就把光栅式三维扫描仪排除，因为光栅式扫描仪需要对高亮反光，黑色等外形进行消光处理。一般情况下都会想到用手持式激光扫描仪，但是客户要扫描的数据有两三米，手持扫描仪如何来保证尺寸的精度呢，

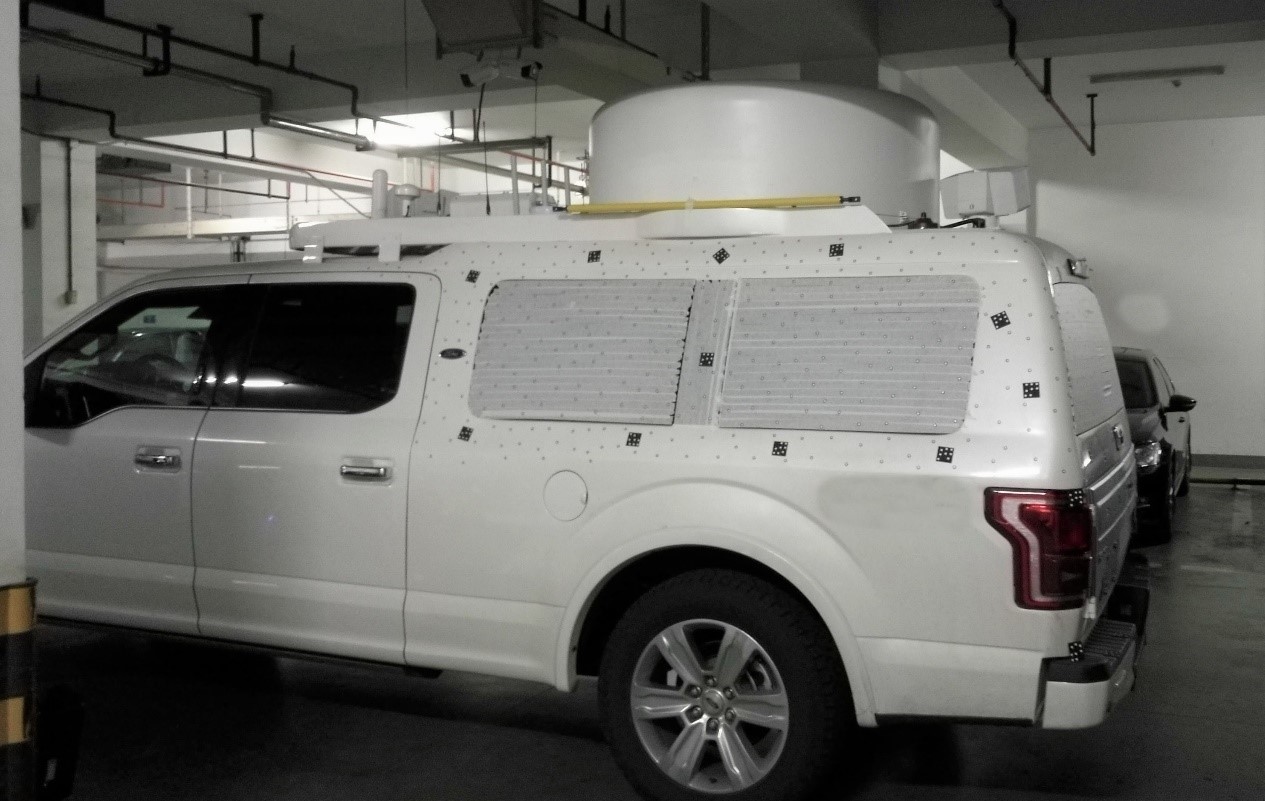

我们公司通过对客户要求进行分析，选择了全局定位和手持激光扫描仪搭配使用的方法，保证了扫描的整体误差控制在0.05mm.整个扫描贴点加扫描结束用时3小时。

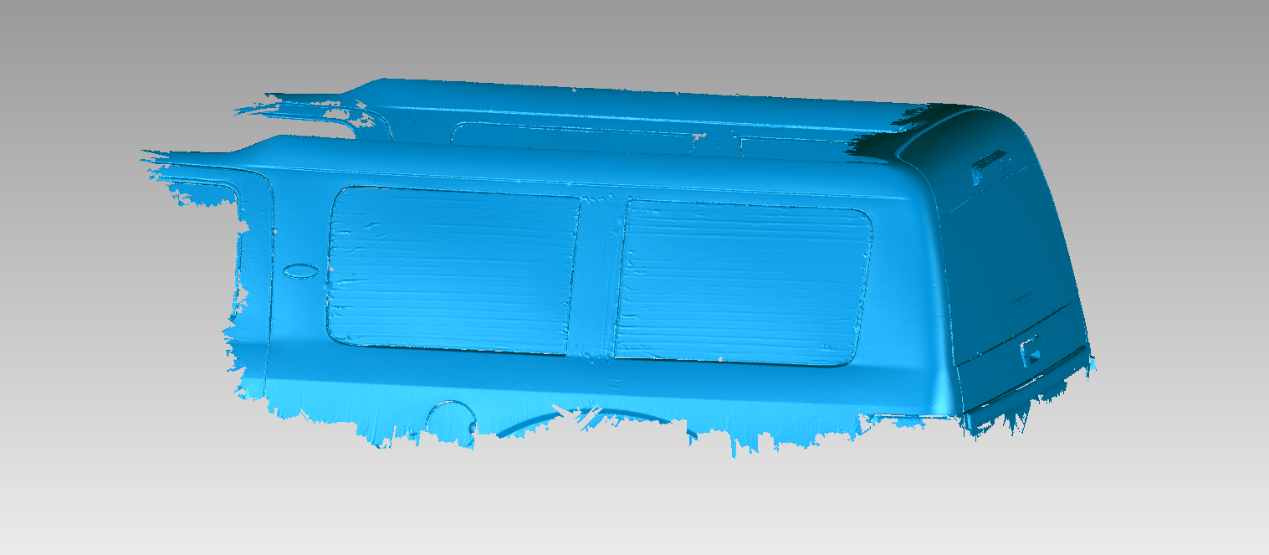

通过扫描仪自带的软件对扫描的数据进行处理，得到客户需要的三维扫描数据，交付stl格式。

应用优势

1. 高密度点云数据，有效加快逆向设计的进程，如A级曲面设计等。

- 先进非接触三维测量设备能够对物体(如油泥车模等)进行快速扫描，获取被测物高密度的点云数据，细节部位也能清晰表达，为设计人员提供高质量的逆向设计数据，尤其是A级曲面的设计;

- 三维扫描仪与摄影测量系统配合工作，能够使大型物件测绘实现更高的测量精度，整体精度可控制在0.1mm/4m以内;

2. 快速、便捷地整车三维扫描，平均只需花费1/3的测绘时间即可获得车身各方面三维数据，缩短开发周期

- 相较于其他测量方式，我们的解决方案能够有效减少测量时间(在相同条件下与一般的激光测量相比，只用1/3的时间即可完成)，提高工作效率，降低成本，且数据质量更高;

- 先进的便携式测量设备，方便移动和携带，不受车型和空间限制，对车身每个部位都能随时进行准确扫描，轻松获得物体表面的整体三维数据;

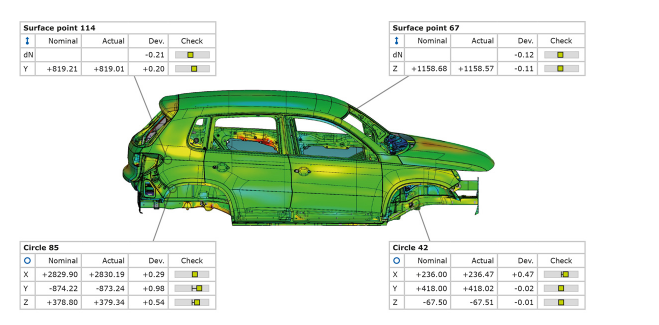

3. 准确的形变、位移等误差质量报告，及时掌握详尽三维检测结果，提高产品质量

- 扫描设备与三维检测软件的结合，能够准确地对物体形变、位移等数据准确记录分析，再细微的变化也能够体现，让用户能够及时掌握详尽的检测结果，采取及时的应对措施，降低损耗，提高产品质量.
