一、需求概述：

在飞机部件上，需要进行：
·         多孔位/不同孔径/不同方向的打孔作业
·         安装多个小型零件
·         在部件上进行其他需要三维定位的工序

使用传统定位方式精度差，效率低，无法对整个工艺流程进行控制留档，管理复杂。
现需要一款高精度3D激光投射系统，配合其流程控制软件，对整个生产过程进行记录和跟踪，从而提高工作效率、对工艺进行流程控制。

二、方案概述：

使用LASERGUIDE激光投影系统，实现如下功能：
·         对孔位位置进行3D激光定位指引
·         对孔径等打孔信息进行提示、控制及记录
·         对零件底座安装位置进行3D激光投射
·         显示待安装的零件号等信息
·         显示图纸等其他信息
·         辅助安装人员将正确的零件安装在正确的3D位置上

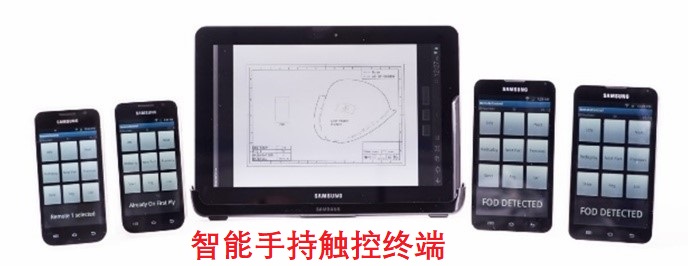

·         对整个生产流程进行交互、记录、控制

三、使用设备：

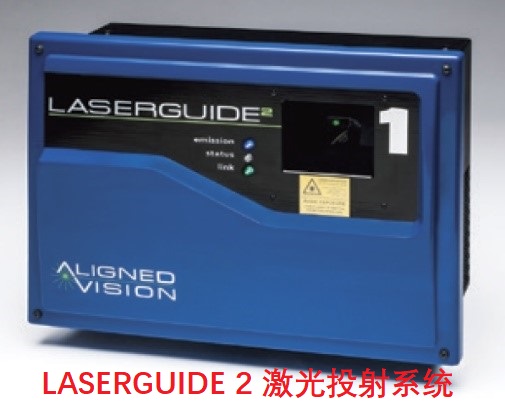

LASERGUIDE 2 高精度三维激光投影系统



四、方案特点：

1、数据处理

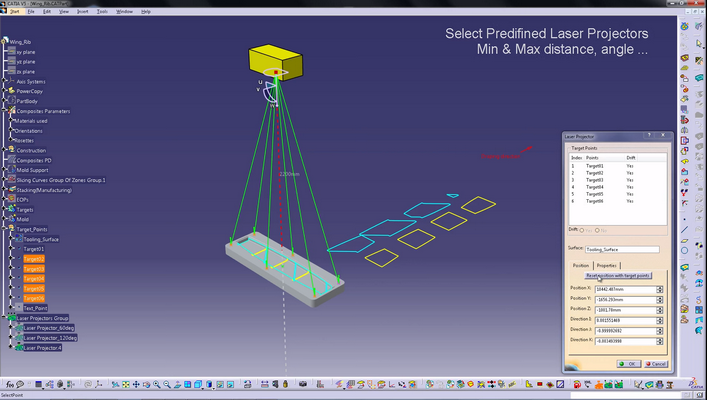

CATIA：

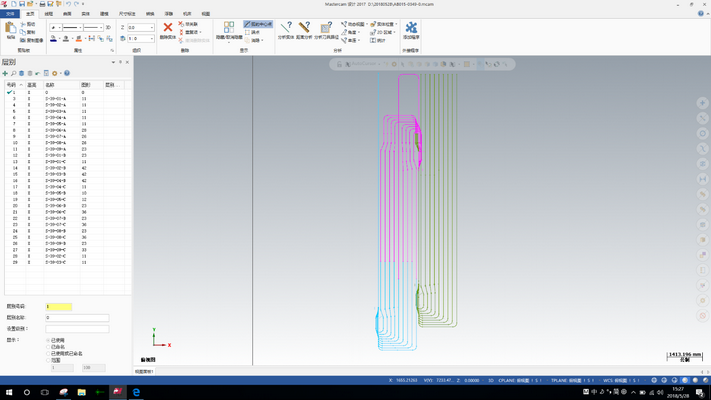

VeriSurf：

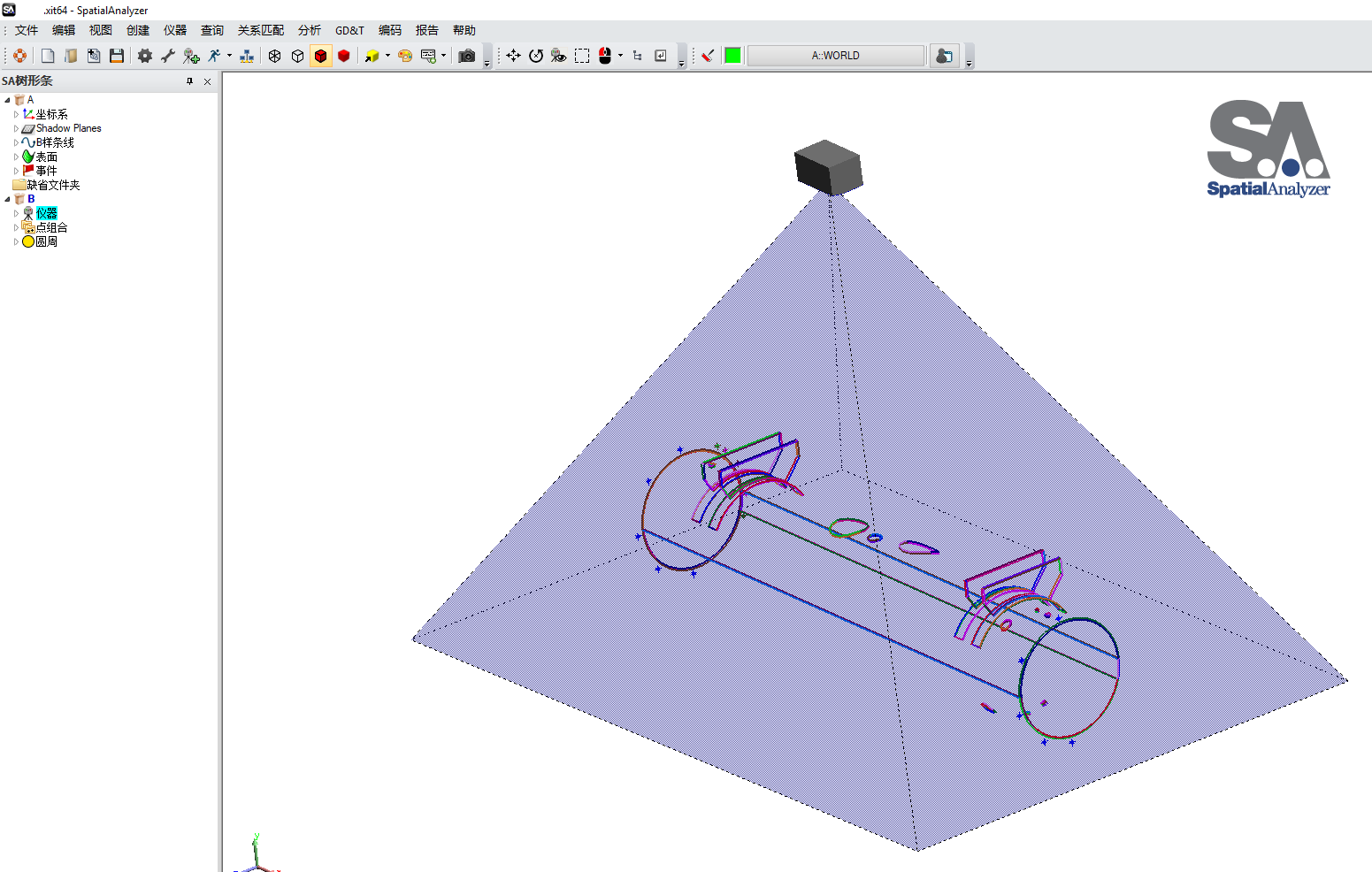

SA测量软件：

导出后，可直接被LASERGUIDE系统读取，进行激光投射。
