SA软件发布新版本2021.1

SA软件发布新版本2021.1

SA版本2021.1

新的SA版本格式
从2021年开始，SA已启用新的版本格式：
<year>。<release＃>。<build＃>。<minor＃>
如果<year> 仍然像以前一样（2021），则<release＃>字段会在<year> ...期间显示一个连续的发行版号。这不再是月份。
检测改进
点集
点集现在可以用于几何拟合应用。这为直接在SA中使用大型点扫描进行分析打开了大门，否则将降低应用程序的速度。它也比点云更好，因为点集包括测量详细信息，使用的点名和可用的仪器时间戳。
&sect;   从选定点构造点集
&sect;   几何拟合和GR特征结构

点集与对象/曲面之间的查询/关系

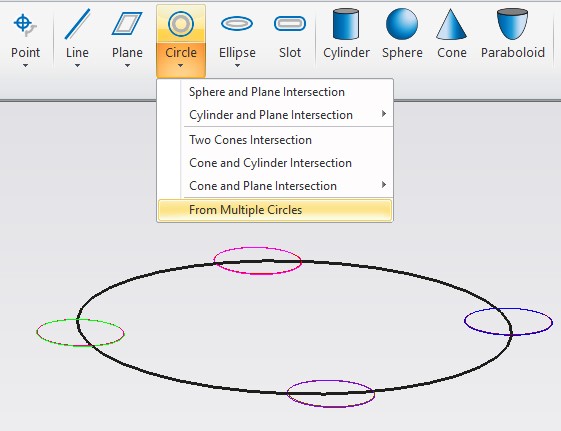

从圆形图案圈
现在可以直接从圆形图案中构建圆形，而无需先构建基点。



与标称对齐
现在可以将&ldquo;测量的几何&rdquo;设置为自动将原点和标称轴与标称特征对齐。这个简单的选项消除了在测量圆柱孔时选择&ldquo;销钉还是孔&rdquo;的需要，并提供了更清晰的报告。
云和网格的改进

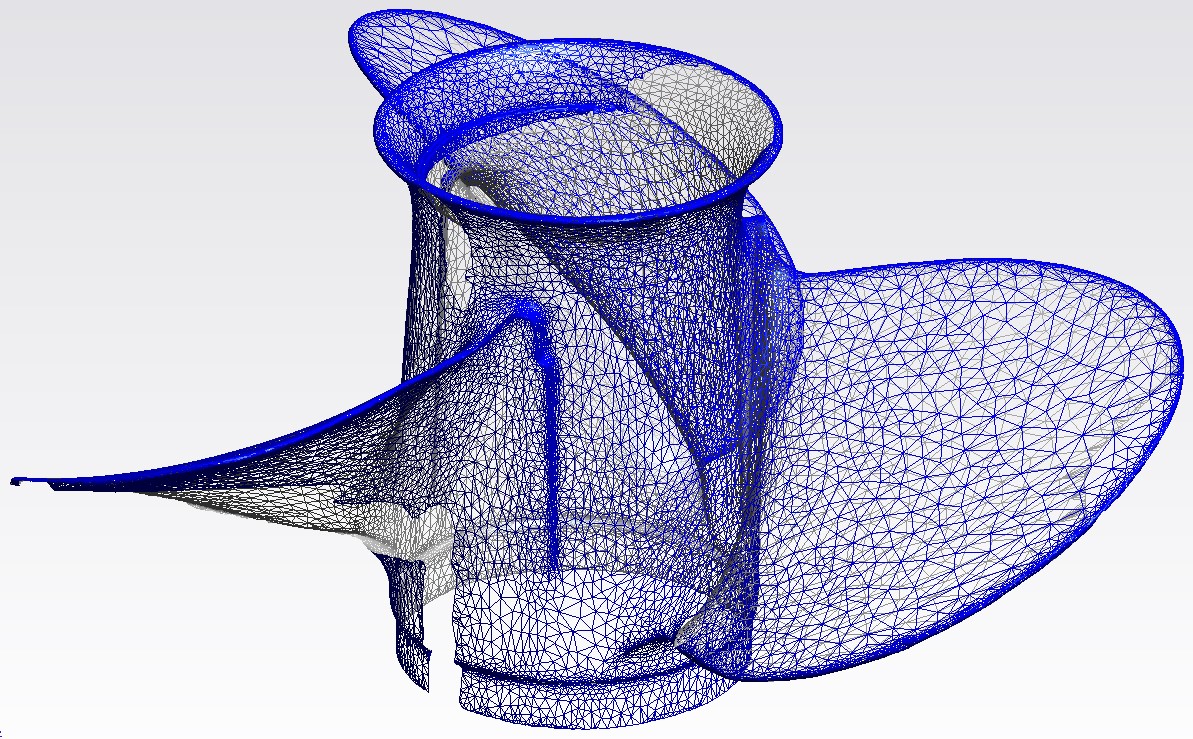

线框显示
线框显示模式现在可用于网格。这可以大大简化网格编辑和检查操作。

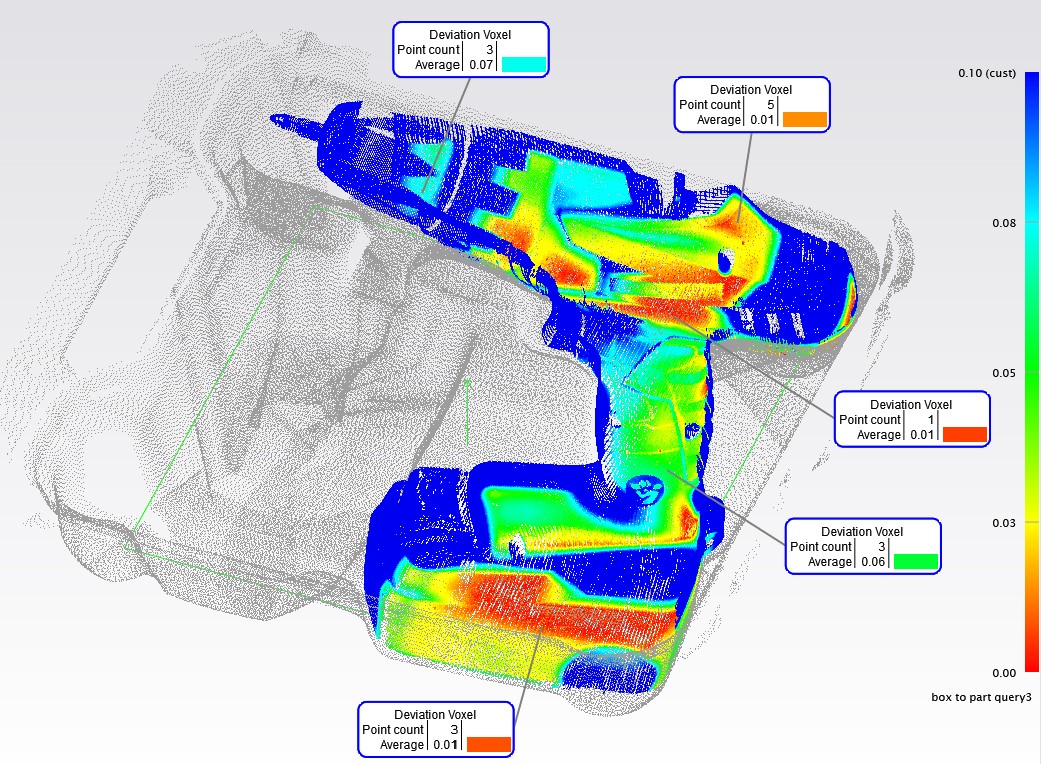

云到云查询
新的云到云查询功能已添加到SA。这允许用户直接比较云，而无需先建立网格。此操作将使用偏差值另存为体素颜色来构建彩色云。

GD＆T增强功能
GR功能的注释
定向和形式检查可以在测量后直接添加到GR功能中，并且会自动为您构建正确定向的标称。

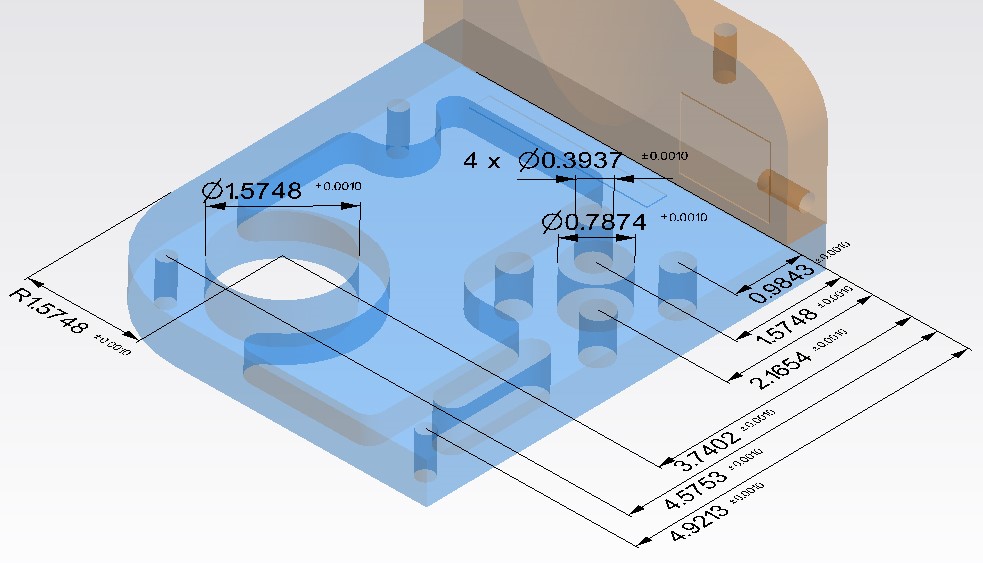

GD＆T尺寸线
在此版本中，添加了尺寸线以提高SA注释构造的清晰度。

这包括一个新的右键单击配置工具，该工具可用于直径，半径，槽尺寸和注释之间的距离，从而可以精确定位GD＆T尺寸。
GD＆T控件
GD＆T报告增强功能
已添加&ldquo;点详细信息&rdquo;表以进行平面度检查。
GD＆T功能摘要表现在包括基准之间的划分，以阐明处理双字母基准时使用的基准

报告改进
交互式标注图像
现在，SA报表中的标注图像可通过辅助窗口直接访问布局和配置控件。您可以双击报告中的标注视图以打开编辑窗口，并随时根据需要更改视图和布局。这样做会更新报告中的标注图像。

编辑标注
报告属性
现在，可直接为GR功能，GD＆T检查，维度和向量提供报告属性。这些动态标签可以复制并放置在字段或标注中，并将在获取新的测量值时更新。

动态属性字段
可以将属性添加到报告中的任何字段。这些动态标签会随着功能的测量或评估而更新，从而通过完全控制来构建自定义表来显着提高报表模板构建的灵活性。

功能属性
数学方程字段
除了可以直接访问报告字段中的任何属性之外，您还可以将这些字段包括在数学方程式中以构建完全自定义的报告表：

提供全面的数学运算选择。
带标签的文字标注
现在可以将内嵌属性添加为文本标注的一部分。
标注中的矢量边框颜色
向量标注的边框现在可以显示与其显示的偏差相对应的向量颜色。

仪器更新
激光追踪器
增加了对更新的Faro 6prove的支持，该更新提供了动态的针尖交换功能。它带有一个新的Faro JRE版本5.1.9.4，可从我们的网站上获得。
全站仪
为Leica TS09全站仪和基本测量操作添加了新界面。
MP更新
&sect;   仪器操作检查。添加了新的检查以更改全站仪&ldquo; ReverseFace&rdquo;中的人脸
&sect;   从向量名称参考列表中获取第i个向量。-添加了输出参数&ldquo; Vector Color&rdquo;
新的MP命令
&sect;   将RGB值转换为整数。允许用户访问RGB颜色的整数值。
&sect;   将整数值转换为RGB。允许用户为整数值构建RGB颜色。
&sect;   从曲面构造B样条曲线。从选定曲面的列表构建b样条曲线。
&sect;   设置测量辅助数据。提供一种将辅助数据添加到测量的方法。
&sect;   准直。使您可以执行&ldquo;仪器&rdquo;>&ldquo;准直&rdquo;下的任何可用选项。
&sect;   导出PTX点云。提供使用包含颜色或强度信息的ptx格式导出点云的功能。
&sect;   修剪日志文件。 提供一种将日志文件修整到给定长度的方法，这有助于调试脚本。
